手动扇形盲板阀(F343CX)

产品分类:盲板阀
订购热线:18757788886
  • 产品描述

一、产品概述:

本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。

该系列扇形盲板阀与其他在管路中做切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。


二、工作原理:

F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

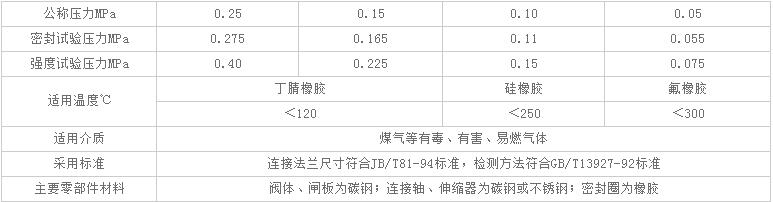

三、扇形盲板阀主要性能指标:

扇形盲板阀主要性能指标

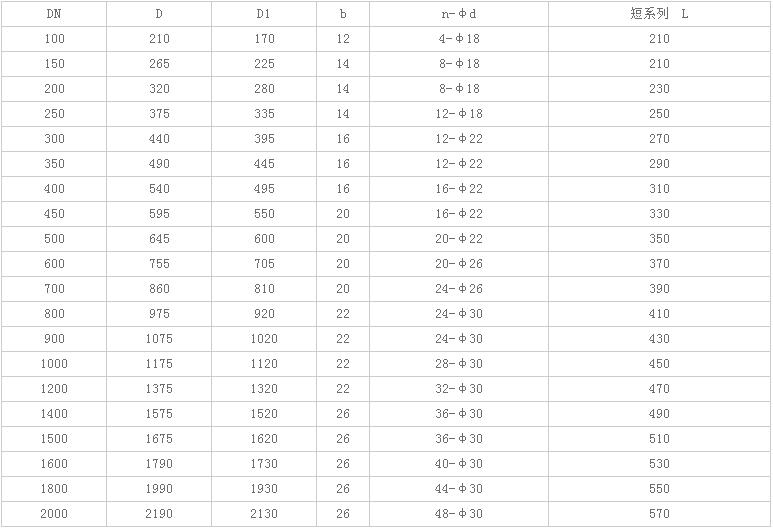

四、扇形盲板阀主要外形连接尺寸:

扇形盲板阀主要外形连接尺寸
